Comment tendre une lame de scie à ruban pour bois ?
Une lame de scie à ruban pour bois est bien tendue lorsque, du côté libre de la scie, elle ne fléchit pas de plus de 3 mm sous la pression du doigt et qu'elle rend un son métallique quand on la tapote. Avant de la tendre, placez-la sur le volant supérieur de façon que le fond de dent soit au milieu du volant. Après le travail, détendez-la. Toute la procédure est détaillée ci-dessous, étape par étape.
Comment reconnaître une lame bien tendue
Le tendeur de la scie (molette ou levier) écarte les volants l'un de l'autre et tend ainsi la lame. Vous pouvez juger la bonne tension même sans appareil de mesure :
Visez cette zone
▼
▼
Trop lâche
Correcte
Trop tendue
← moins tendueplus tendue →
Pas assez tendue
Doigtfléchit de plus de 3 mm
Son et tendeurson sourd
En coupeflotte, dévie, coupe ondulée
Résultatla lame peut sauter du volant
Bien tendue
Doigtfléchit d'environ 2–3 mm, pas plus
Son et tendeurson métallique, ressort du tendeur pas comprimé à fond
En coupecoupe droite
Résultatla lame dure plus longtemps
Trop tendue
Doigtne fléchit presque pas
Son et tendeurressort du tendeur comprimé à fond
En coupecoupe, mais lame et scie sont surchargées
Résultatla lame casse plus tôt, à la soudure et ailleurs
L'échelle de tension de la scie n'est qu'indicative. Sur les petites scies, elle affiche souvent plus que la tension réelle de la lame, et le ressort du tendeur se fatigue avec le temps. Sans tensiomètre, ce sont l'essai au doigt et le son qui tranchent.
La procédure en 6 étapes
1Arrêtez la scie, débranchez-la et ouvrez les capots. Desserrez les guides latéraux et les roulements arrière pour que rien ne gêne la lame.
2Tendez légèrement la lame et placez-la sur le volant supérieur. Le fond de dent doit être au milieu du volant. Comment faire
3Finissez de tendre et vérifiez au doigt et en tapotant. Flexion de 3 mm au maximum, son métallique. Contrôle de la tension
4Réglez les guides et le roulement arrière. Maintenant seulement, une fois la lame en place. Réglage des guides
5Fermez les capots et faites tourner la scie à vide. La lame doit tourner de façon stable, toujours au même endroit du volant. Faites ensuite une coupe d'essai.
6Après le travail, détendez la lame. Une tension prolongée fatigue la lame, les volants et le bâti de la scie. En savoir plus

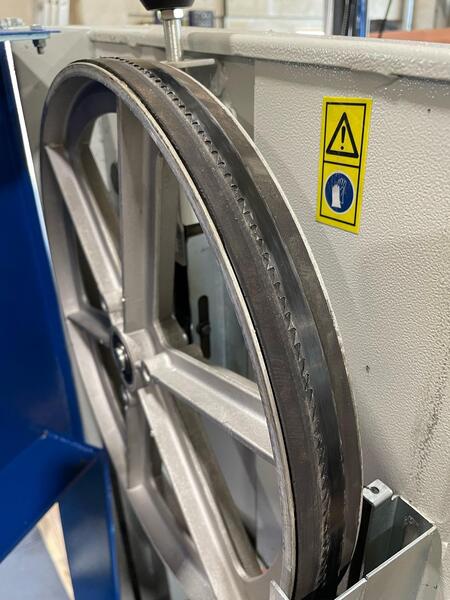

position de la lame de scie à ruban sur le volant
Étapes 1 et 2
Placer la lame sur le volant supérieur
Arrêtez la scie, débranchez-la, ouvrez les capots et desserrez les guides latéraux ainsi que les roulements arrière. Les guides se règlent en dernier, une fois la lame tendue et bien en place.
En montant la lame, vérifiez le sens des dents : du côté de la table, elles doivent pointer vers le bas, vers la table. Si elles pointent vers le haut, enfilez des gants et retournez la lame (face intérieure vers l'extérieur).
Tendez légèrement la lame et placez-la sur le volant supérieur de façon que le fond de dent (le point le plus bas entre deux dents) se trouve au milieu de la largeur du volant. Vous modifiez la position en inclinant le volant supérieur avec la vis située derrière lui. Faites tourner le volant à la main pendant ce temps (attention aux doigts) et observez où la lame se place.
Si la lame est trop large pour amener le fond de dent au milieu du volant, placez-la de façon que ni les dents ni le dos de la lame ne dépassent du bord du volant. La lame ne doit pas être plus large que le volant – plus de détails dans l'article Choisir la largeur d'une lame de scie à ruban pour bois.
Sur une scie en bon état, inutile de vous occuper du volant inférieur : la lame s'y place d'elle-même. Vérifiez seulement que ni les dents ni le dos ne dépassent.
Les dents sur le volant ou en dehors ?
Où placer la lame de scie à ruban sur le volant supérieur : scie de menuiserie et scierie à ruban
C'est la question que vous nous posez le plus souvent dans la discussion. Tout dépend de votre scie.
Scie à ruban de menuiserie
La plupart des scies de menuiserie ont des volants garnis d'un bandage en caoutchouc, légèrement bombé au centre. Le fond de dent doit être au milieu du volant, au sommet du bombé. C'est là que la lame est la plus stable.
Scierie à ruban
Les volants sont plats et les dents doivent dépasser du bord avant du volant : sur une lame de 32 mm, le fond de dent se trouve à environ 3 mm hors du volant, un peu plus sur les lames plus larges (suivez la notice de la scie). Ainsi, l'avoyage ne s'écrase pas contre le volant.
Le conseil « dents toujours hors du volant » vaut pour les scieries à ruban. Si vous laissez dépasser les dents sur une scie de menuiserie, la lame n'est plus au sommet du bombé, tourne de façon instable et saute plus facilement du volant.

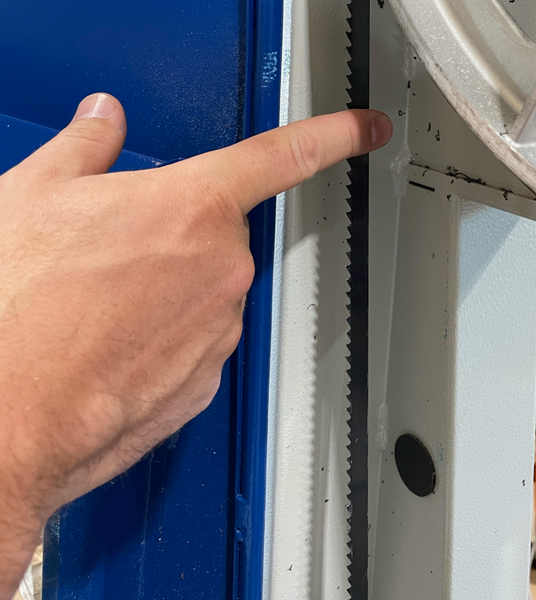

lame de scie à ruban bois tendue
Étape 3
Tension finale et contrôle
Finissez de tendre la lame avec le tendeur, puis vérifiez :
✓Doigt : du côté gauche de la scie, où il n'y a pas de guides, poussez la lame sur le côté avec le doigt. Elle fléchit de 3 mm au maximum.
✓Son : quand on la tapote, la lame rend un son métallique, pas sourd.
✓Tendeur : le ressort du tendeur n'est pas comprimé à fond.
✓Volants : ils tournent tous les deux facilement à la main.
Après la tension finale, vérifiez que le fond de dent est resté au milieu du volant supérieur et corrigez si besoin avec la vis d'inclinaison.
Valeurs pour le tensiomètre
| Lame | Tension |
|---|---|
| Lames de menuiserie Carbon Flexback | 100–140 N/mm² |
| Lames de scierie RipperS PREMIUM | 170–210 N/mm² |
Exemple pour une lame de scierie de 32 × 0,9 mm : soustrayez la hauteur des dents de la largeur (environ 7 mm), il reste 25 mm. Force de tension = 25 × 0,9 × 200 = 4 500 N (environ 460 kg).
Lame cassée ? Vérifiez si elle n'était pas trop tendue
Posez la lame cassée sur une surface plane, face extérieure (celle qui ne touchait pas le volant) vers le bas. Si elle repose à plat, la tension était correcte. Si les extrémités se soulèvent de plus de 10 mm ou si la lame se vrille, elle était trop tendue : la prochaine fois, tendez-la moins. Vous trouverez d'autres causes dans l'article Pourquoi les lames de scie à ruban pour bois cassent-elles.
Étape 4
Réglage des guides
■Guides latéraux (patins ou roulements) : approchez-les le plus près possible de la lame, mais sans la serrer. Leur bord avant se trouve juste derrière le fond de dent – ils ne doivent pas toucher les dents.
■Roulement de butée arrière : réglez-le à environ 1 mm du dos de la lame. La lame ne s'y appuie que pendant la coupe. Si elle le touchait aussi à vide, le dos de la lame s'abîmerait et se fissurerait.
■Guide supérieur avec protecteur : descendez-le juste au-dessus de la pièce à couper.
Prétension avec un roulement à gorge (exception pour les petits rayons)
Pour découper de petits rayons, typiquement avec une lame de 6 mm, certains utilisent un roulement arrière à gorge. Ici, la règle de l'écart ne s'applique pas : le roulement est avancé de 3 mm par rapport à sa position normale, contre la lame. La lame est ainsi mise en prétension dans la gorge et son dos ne dévie pas dans les courbes. La lame avance alors sur le volant supérieur : ramenez le fond de dent au milieu du volant avec la vis d'inclinaison.
Le dos de la lame souffre davantage au contact du roulement et la lame peut casser plus tôt de ce côté (plus d'infos dans l'article Pourquoi les lames de scie à ruban pour bois cassent-elles).
Étape 5
Essai à vide
Fermez les capots et faites tourner la scie à vide. La lame doit tourner de façon stable, au même endroit du volant, sans claquer contre le roulement arrière. Faites ensuite une coupe d'essai. Si la coupe dévie ou ondule, vérifiez d'abord l'affûtage de la lame et le pas de denture, puis la tension et les guides. La vitesse de la lame et la pression d'avance sont expliquées dans l'article Réglage technique d'une scie à ruban bois.
Étape 6
Après le travail, détendez la lame
Une tension prolongée fatigue la lame, les volants et le bâti de la scie, et marque les bandages des volants. Détendez donc la lame après le travail, puis retendez-la et contrôlez-la avant la prochaine coupe. Ne retendez pas la lame tant qu'elle est chaude après la coupe : une fois refroidie, elle serait trop tendue. Pour nettoyer et ranger vos lames, consultez l'article Les règles d'un bon entretien des lames de scie à ruban.
Questions fréquentes de nos lecteurs
? Un vendeur m'a dit que les dents doivent dépasser du volant. A-t-il raison ?
Seulement sur une scierie à ruban. Sur une scie de menuiserie, le fond de dent doit être au milieu du volant. La différence est visible sur l'illustration ci-dessus.
? Ma lame saute du volant. Que faire ?
Le plus souvent, elle n'est pas assez tendue ou mal placée : retendez-la et, en inclinant le volant supérieur, ramenez le fond de dent au milieu. Si la lame continue de sauter, vérifiez que les volants ne sont pas voilés, que les bandages tiennent bien et ne sont pas abîmés, et que les deux volants sont dans le même plan.
? La lame doit-elle être centrée aussi sur le volant inférieur ?
Non, la position se règle uniquement sur le volant supérieur. Sur le volant inférieur, vérifiez seulement que ni les dents ni le dos ne dépassent. Si ce sont les dents qui dépassent, reculez un peu la lame sur le volant supérieur ; si c'est le dos, avancez-la.
? Dans une planche épaisse, la coupe part sur le côté. Est-ce la tension ?
C'est possible, mais le plus souvent la lame a trop de dents pour l'épaisseur du bois, elle est trop fine ou émoussée. Pour des planches d'environ 3 cm, choisissez une denture plus espacée, par exemple 4 TPI. Pour choisir votre lame, lisez l'article Comment choisir une lame de scie à ruban pour le bois.
Vous avez votre propre expérience de la tension des lames, ou un problème qui revient sans cesse ? Écrivez-nous dans la discussion sous l'article.
